У кожному окремому будинку є ворота, але так як вони бувають різних типів, то власники вибирають для себе найбільш прийнятні варіанти. Зараз ми розглянемо, які види воріт існують, які вони виконують функції і як зробити своїми руками розсувні ворота з профнастилу.
Профнастил – переваги і недоліки
Профнастил є досить міцним будівельним матеріалом, який користується великою популярністю. Завдяки його міцному покриттю він має хороший захист від води і снігу. Виробництво та продаж профнастилу та квітів дозволяє власникам приватних будинків споруджувати конструкції на свій розсуд. При виборі профнастилу велике значення має його вага. Конструкція воріт виходить досить легкою і зручною для відкривання.
Орні ворота з профнастилу на цегляних опорах
переваги
- Висока міцність матеріалу, завдяки чому паркан може витримувати великі механічні навантаження, у тому числі і сильні пориви вітру;
- Стійкість до корозії. Такий ефект досягається за рахунок використання сучасних високоміцних покриттів, термін служби яких може досягати більше 40 років. Захисний шар складається з трьох покриттів: антикорозійного, полімерного та водовідштовхувального;
- Невелика товщина робить листи досить легкими, що спрощує процес монтажу конструкції;
- Ворота можна зробити за кілька днів при наявності всіх необхідних інструментів і додаткових матеріалів;
- Невисока вартість профлистов;
- Довговічність матеріалу. Конструкції воріт з профнастилу можуть простояти близько 25 років і при цьому не вимагають особливого догляду;
- Можливість вибору кольорової палітри і фактури виходячи з особистих переваг;
- Можливість будівництва паркану будь-якої висоти, так як максимальна довжина листа складає 12 метрів;
- Економія на оздоблювальних матеріалах. Листи профнастилу не схильні до дії сонячних променів, тому не втрачають свій колір.
недоліки
- При покупці низькоякісного матеріалу він не може гарантувати всіх перерахованих вище якостей;
- Низька ступінь звукоізоляції;
- При невеликій товщині листа його можна легко деформувати за допомогою сильного удару важким предметом;
- При невеликих пошкодженнях і подряпинах виникнення корозії неминуче, тому необхідно ретельно стежити за його цілісністю.
Галерея різних видів воріт
З профнастилу можна зробити різні типи воріт, але основними з них є:
- Орні (звичайні і гаражні);
- Підйомні (звичайні і гаражні);
- Відкатні (звичайні і гаражні);
- Інші.
Якщо ви вирішили встановити у себе ворота з профнастилу, то краще за все віддати перевагу орними, так як вони більш легкі у виготовленні.
Відкатні типи воріт
Такі конструкції дозволяють істотно економити простір під час їх відкривання. Ворота рухаються вздовж усього забору або стіни гаража і відкочуються повністю убік. Існує три типи: підвісні (звичайні або гаражні), консольні і на колесах. Найпопулярнішими є ворота консольні, так як вони не заважають в’їзду будь-якого виду транспорту.
Відкатні ворота з профнастилу
орні ворота
Це найбільш поширений тип воріт. Незважаючи на свій мінус (обов’язкова наявність великого вільного місця для їх експлуатації), вони привертають власників приватних будинків простотою виготовлення і дешевизною.
розсувні ворота з профнастилу на металевих опорах
Орні з хвірткою
Орні ворота можуть бути звичайними, а можуть мати зручну хвіртку. Не завжди зручно при виході відкривати обидві стулки воріт, тому в них передбачають невелику хвіртку.
Орні ворота з профнастилу з хвірткою
декоративні
Такі ворота зазвичай прикрашають різними кованими елементами. Для того щоб зробити красиві ворота з художніми декоративними металевими елементами необов’язково мати навички коваля. Їх можна просто придбати в спеціалізованих компаніях, а для того щоб зібрати потрібні тільки навички зварювальника.
Орні ворота з профнастилу з кованими елементами
Підготовка до будівництва: креслення і розміри
Ми будемо робити розсувні ворота з оцинкованого профнастилу. Для цього нам необхідно буде виконати такі етапи, як:
- Підготовка місця;
- Установка опорних стовпів;
- Виготовлення каркаса рами;
- Облицювання профнастилом.
Для початку нам необхідно вибрати тип воріт і матеріал для пристрою опор, визначитися з видом профнастилу, а також зробити точний креслення конструкції.
Креслення орних воріт на металевих опорах
Для пристрою опор підійде:
- Оциліндрована колода – Ø 20 см;
- Брус з перетином 15х15 см;
- Металопрофіль перетином 8х10 см і товщиною стінок 0,7 см;
- Балка швелерних з товщиною стінок 14 або 16 мм.
Різні типи виготовлення каркаса орних воріт з профнастилу
Який металопрофіль вибрати: поради майстрам
Перед тим вибирати профнастил, необхідно розібратися з його видами. На сучасному ринку можна знайти такі марки:
- «С» – виробляється з профільного листа, оцинкованого з маленькою висотою ребер. Має високу міцність і легкість.
- «НС» – Володіє великою висотою гофри і товщиною листа. Так як дана марка міцніша, то вона і є більш важкою.
- «Н» – це важка марка профнастилу з високим рівнем міцності і застосовується в основному для обшивки великих споруд.
таблиця маркування листів профнастилу для виготовлення різних конструкцій
Найоптимальніший варіант для споруди орних воріт – це марка С8 або С10. Тут число позначає висоту гофри (хвилі). Товщина листа, рекомендована майстрами, повинна бути не менше 0,4 мм, але краще за все взяти більш товстий матеріал. Так як готові ворота будуть важити близько 50 кг, то додаткових підйомних механізмів для їх підняття не буде потрібно. Потрібен буде всього один помічник.
Види профнастилу для виготовлення орних воріт
Розрахунок матеріалу і набір інструментів для роботи
Для того щоб точно прорахувати кількість необхідних матеріалів необхідно зробити креслення конструкції.
Каркас воріт рекомендують робити з металопрофілю перетином 4х2 або 4х6 см. Розмір труби вибирається від типу конструкції.
- Для того щоб розрахувати загальну довжину рами необхідно ширину 1 стулки помножити на 4.
- Висоту рами множимо на 6, а потім ці числа складаємо.
Кількість профнастилу розраховується таким чином: знаходимо площа однієї стулки (ширину множимо на висоту), а потім твір множимо на 2. Також треба врахувати нахлест.
Зазвичай ширина і висота однієї стулки дорівнює 2х2 або 1,75х1,8 метра, тому профнастилу нам знадобиться: 2х2х2 = 8 або 1,75х1,8х2 = 6,3 квадратних метра.
Якщо опорні стовпи ще не встановлені, то ширину профлистов найкраще взяти стандартних розмірів, щоб не підрізати їх. Але якщо доведеться це зробити, то краще всього замовити її на заводі – виробнику.
Висота опор повинна бути дорівнює висоті профнастилу плюс 120 см для підземної частини. Також підземна частина повинна бути дорівнює одній третині надземної частини.
Запас висоти допоможе витримати необхідний зазор між двома стулками воріт внизу і грунтом.
Також нам знадобиться:
- Цемент, пісок і щебінь.
- Садова лопата або бур.
- Металеві куточки.
- Дриль.
- Шуруповерт.
- Ножиці для різання металу.
- Будівельний рівень і косинець.
- Руберойд.
- Зварювальний апарат.
Покрокова інструкція з будівництва огорожі своїми руками
- Для початку ми розмічаємо місце установки опор і потім лопатою або буром робимо ями під їх установку. Чим міцніше стоятимуть стовпи, тим міцніше буде паркан. Пробуріваются яму глибиною 120 сантиметрів і діаметром 50 сантиметрів.
Креслення установки металевих стовпів для воріт
- Очищаємо профільні труби від іржі, фарбуємо ґрунтовкою й обертаються руберойдом.
- Опускаємо труби в ями і заливаємо приготованим бетонним розчином. Перед цим труби закривають заглушками, щоб всередину них не потрапила вода. За допомогою будівельного рівня контролюємо рівність установки опор. Даємо висохнути бетону близько 3 діб.
Установка опор для розгорнутих воріт
- Для складання рами необхідно підготувати спеціальний майданчик. На ній повинна буде поміститися хоча б одна стулка воріт.
Зварює каркас воріт
- Зварює раму дугового зварювання і додатково зміцнюємо конструкцію металевими куточками.
каркас з металевими куточками для міцності
- Довгі сторони каркаса умовно поділяємо на три рівні частини і потім приварюють перемички для більшої міцності як показано на фото. Сюди ж приварюють петлі. Але можна зробити додаткові перемички, приварив їх по діагоналі до каркасу воріт, як показано на фото.
Каркас з перемичками по діагоналі і вертикалі
- Після того як ми зварили каркас необхідно обшити його профнастилом. Для цього ми використовуємо спеціальні шурупи з шестигранною головкою такого ж кольору, як і сам профнастил. Під шурупи необхідно підкладати гумові прокладки.
Різнобарвні саморізи для кріплення профнастилу
- Перед кріпленням профнастилу в місцях петель необхідно зробити спеціальні вирізи ножем по металу.
Лист профнастилу з вирізаним пазом для петель
- Як кажуть професійні будівельники, петлі найкраще приварювати поки каркас лежить на землі.
Рекомендовані петлі для розгорнутих воріт
- Під нижню частину петлі ми кладемо платік товщиною близько 4 мм. Потім ми верхню частину планки петлі злегка прихоплює зварюванням з торцевої частини. Так як каркас має прямокутну форму, то петлі варяться урівень. Приваривши так дві петлі, ми прикладаємо до них невеликий брусок перетином 30х30 мм і правильно виставляємо інші три петлі.
Приварені петлі каркаса воріт
- Щоб ворота неможливо було зняти з петель, ми приварюють над верхньою частиною куточки як показано на фото.
Укріплення верхні петлі каркаса
- Далі ми ворота ставимо на петлі і підкладаємо під середню частину підставку. Ми залишаємо зазор між двома стулками близько 2 сантиметрів, а між стулкою воріт і опорними стовпами близько 3 сантиметрів.
Готові розсувні ворота з профнастилу
Поради по обробці
- Після того як ми зварили каркас необхідно все шви зашліфувати спеціальним зачисним кругом болгаркою або шлифмашинкой для того, щоб прибрати зайвий метал і окалину. Також це робиться для додання конструкції естетичного вигляду.
- Всі стовпи конструкції воріт ми обробляємо антикорозійним засобом і потім фарбуємо фарбою в колір самого профнастилу.

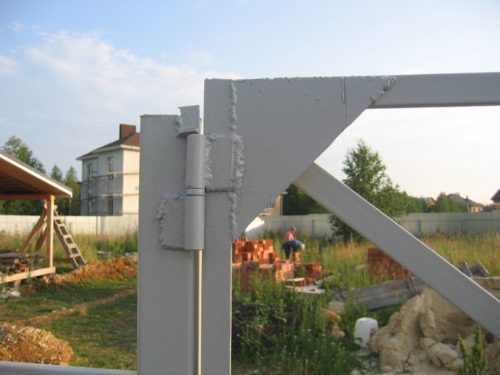

Пофарбований каркас воріт
- При бажанні опорні стовпи можна закрити спеціальними накладками.
Фасад орних воріт з профнастилу
Як зробити засув на воротах
Зазвичай замки врізні на воротах не ставляться, так як це досить трудомістке заняття. Замки з ручками накладні або врізні ставлять на хвіртках для більшої зручності. Для воріт зазвичай вистачає звичайного потужного засува. Його можна придбати в будь-якому будівельному магазині, а можна зробити самостійно.
вертикальні засуви
Такі запори є досить популярними видами пристроїв, так як їх легко зробити своїми руками.
- Для цього необхідно взяти шматок круглої труби і відрізати два однакових шматка. Потім їх приварити до верхньої і нижньої планки каркаса воріт.
- Беремо два шматки арматури і за допомогою трубогиба або зварювання згинаємо їх під кутом 90 °. Причому один з кінців прута повинен бути трохи більше іншої.
- Потім робимо отвори в нижній і верхній планці каркаса, так щоб прути могли вільно в них заходити.
- Внизу в фундамент воріт або просто в грунт забиваємо два шматка труби, які будуть фіксаторами запорів.
Вертикальні замки для розгорнутих воріт
Засув накладної горизонтального типу
Такий засув підходить для конструкцій з профнастилу, так як його легко встановити на поперечні планки конструкції.
- Для цього можна заздалегідь приварити квадратний шматок металу в середній частині воріт з двох сторін, так щоб потім на них можна було накласти засув.
- Прикручуємо його з двох сторін спеціальними шурупами.
- Так як такий пристрій має спеціальні монтажні «вуха», то при необхідності на них можна вішати звичайний навісний замок, коли ви їдете з дому надовго.
Накладний горизонтальний засув для воріт
електромагнітні замки
Так як технології не стоять на місці, то власникам приватних будинків виробники можуть запропонувати більш надійні конструкції електромагнітних замків. Такі пристрої соленоїдного типу являють собою конструкції з електродвигунами і тросами.
- На замок подається напруга і спрацьовує електромагніт, щільно притягає до себе обидві стулки воріт. Таке магнітне тяжіння настільки сильне, що відкрити ворота просто неможливо без спеціальних інструментів.
- Відкривається замок тільки спеціальним ключем. Як них можуть виступати радіобрелки, магнітні карти, RF-мітки, потаємні кнопки, панелі з кодами та інші системи.
- Для багатьох власників приватних будинків виробники приготували замки з детектором відбитків. Ворота також оснащуються домофонами, які необхідні для того, щоб власник будинку міг поговорити з прийшли гостями. Так як дані пристрої можуть працювати від мережі в 12 вольт, то це робить їх абсолютно безпечними для людей.
Електромагнітний замок для розгорнутих воріт
Механічні кодові пристрої
Найбільш економічним варіантом можна назвати кодові замки, які відкриваються при натисканні на певну комбінацію цифр. Але в таких замках комбінацію необхідно часто міняти, щоб уникнути неприємностей.
Кодовий замок для воріт
Відео: Робимо розсувні ворота з профнастилу
Відео: Як поставити засув на ворота з профнастилу
Ворота з профнастилу будуть служити вам довгі роки, якщо дотримуватися всіх правил їх виготовлення. Дуже важливо пам’ятати, що ворота і сам паркан повинні розташовуватися в одній площині. Зручність експлуатації буде залежати від того в яку сторону будуть відкриватися стулки воріт, а також наскільки міцний замок ви підберете і зручні ручки.
